Sambungan pipa yang terlihat rapat belum tentu memakai ulir yang cocok. NPT dan BSPT sama-sama tirus dan sekilas hampir identik, padahal sudut ulirnya berbeda: 60° pada NPT dan 55° pada BSPT.
Pada ukuran tertentu, keduanya bahkan bisa terpasang beberapa putaran, sehingga kesalahan baru ketahuan setelah sistem dialiri fluida bertekanan. Di industri migas, kebocoran pada sambungan berarti risiko keselamatan, produksi terhenti, dan biaya perbaikan yang membengkak. Peralatan di lapangan datang dari banyak pabrikan, jadi satu instalasi bisa memakai NPT, BSP, UNC, dan metric sekaligus. Mengenali jenis ulir yang dipakai menjadi langkah awal sebelum memilih, mengganti, atau memesan komponen.
Cara Membedakan Jenis Ulir
Ulir dibedakan dari tiga hal: sudut, pitch, dan bentuk. Pitch pada standar inch dinyatakan dalam TPI (threads per inch), sedangkan pada standar metric dalam milimeter. Ulir paralel dipakai untuk pengencangan atau penyegelan dengan washer, sementara ulir tirus (tapered) menyegel lewat ulir itu sendiri.

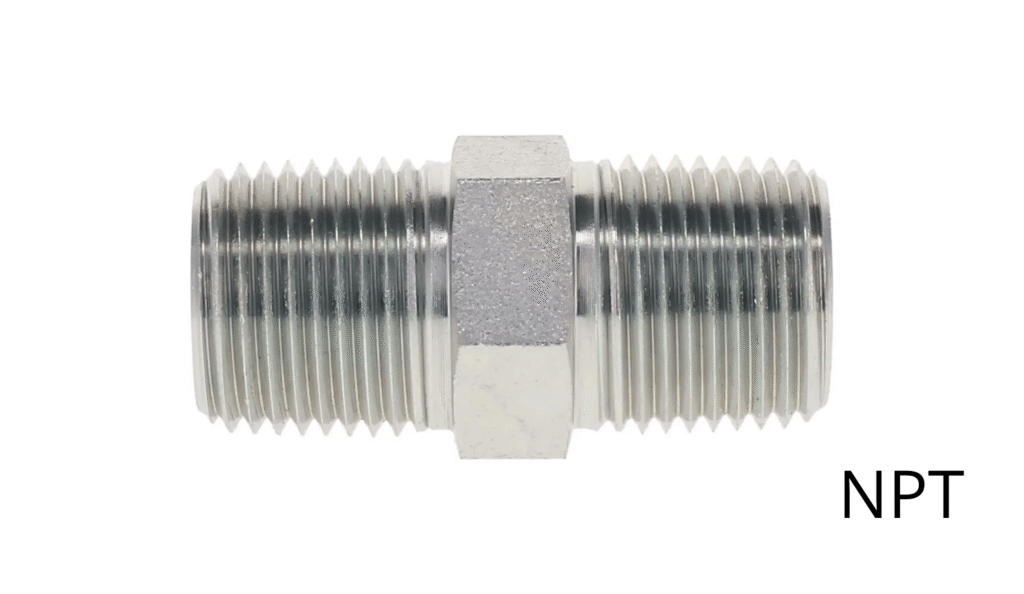

NPT (National Pipe Taper)
NPT adalah standar Amerika dengan sudut ulir 60° dan kemiringan tirus 1:16. Penyegelan terjadi saat ulir saling menekan, dibantu sealant seperti PTFE tape atau pasta. NPT banyak ditemui pada instrumentasi, valve, dan fitting hidrolik peralatan buatan Amerika.

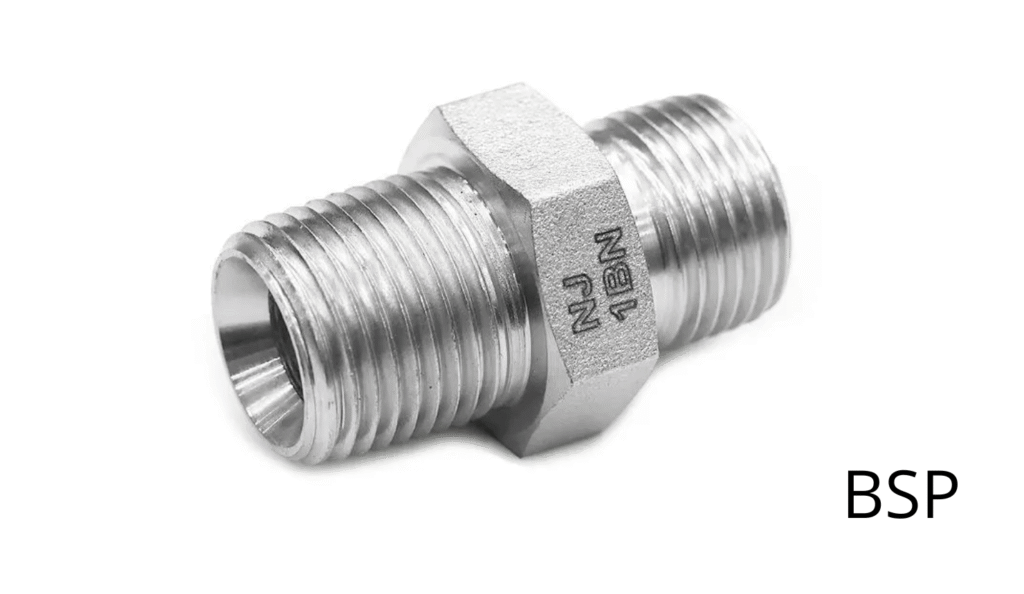

BSP (British Standard Pipe)
BSP memiliki sudut ulir 55° dengan dua versi. BSPP berbentuk paralel dan menyegel menggunakan washer atau O-ring, sedangkan BSPT berbentuk tirus dan menyegel pada ulirnya. Standar ini umum pada peralatan buatan Eropa dan Asia, termasuk fitting hose.

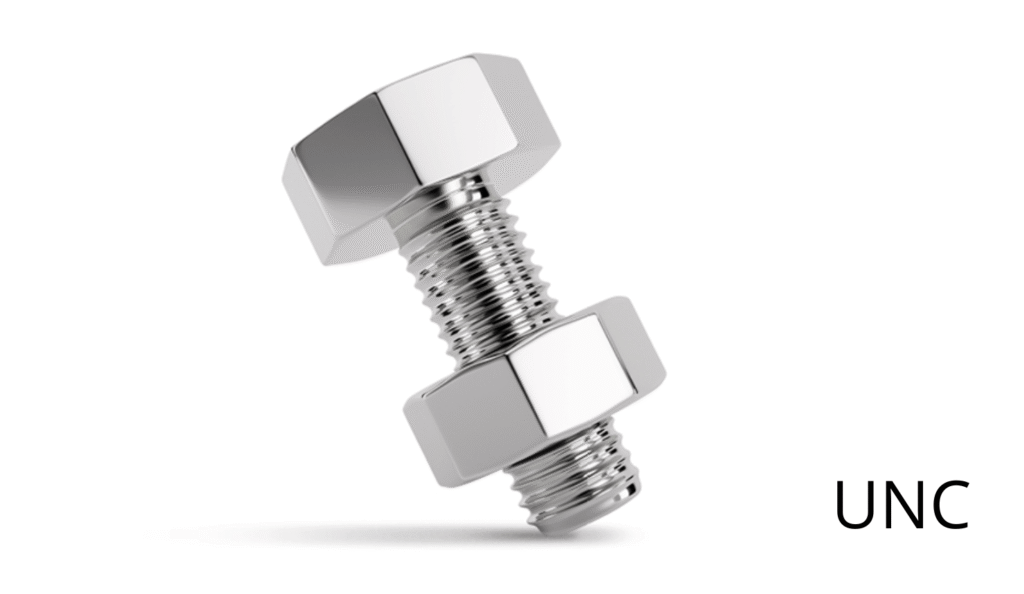

UNC (Unified National Coarse)
UNC berulir paralel dengan sudut 60° dan menjadi standar inch untuk baut dan mur. Fungsinya mengencangkan, bukan menyegel fluida. UNC sering dijumpai pada flange, bracket, dan rangka peralatan impor.

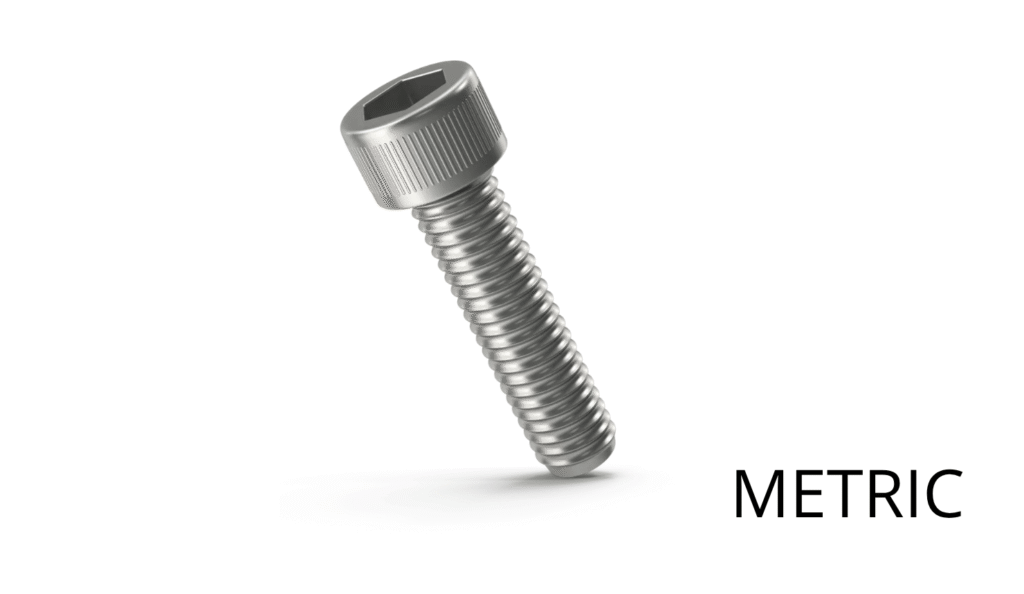

Metric
Ulir metric ISO bersudut 60° dengan ukuran diameter dan pitch dalam milimeter, misalnya M10 x 1,5. Tersedia versi coarse dan fine. Standar ini dominan pada mesin produksi dan baut umum.

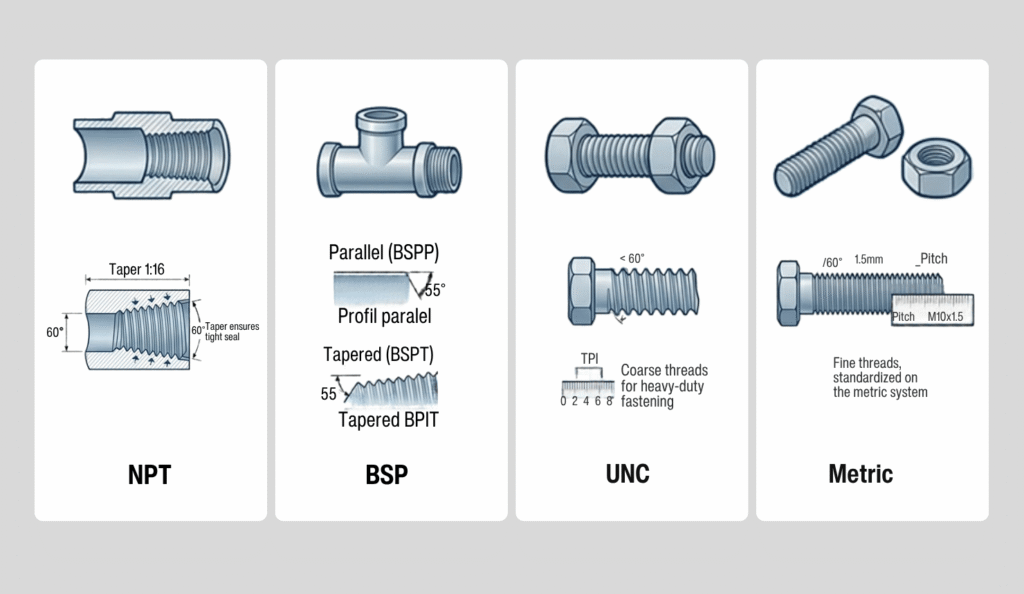

Tabel Jenis Ulir
| Jenis | Sudut | Bentuk | Fungsi Utama | Satuan |
|---|---|---|---|---|
| NPT | 60° | Tirus | Penyegelan pipa | Inch (TPI) |
| BSP | 55° | Paralel / tirus | Penyegelan pipa dan fitting | Inch (TPI) |
| UNC | 60° | Paralel | Pengencangan | Inch (TPI) |
| Metric | 60° | Paralel | Pengencangan | Milimeter |
Kesesuaian dengan Industri Migas di Balikpapan
Balikpapan memiliki aktivitas kilang dan layanan pendukung energi, seperti yang diulas dalam artikel tentang kawasan industri di Balikpapan. Instrumen berulir NPT bisa terpasang pada flange berbaut UNC, sementara hose hidrolik di sebelahnya memakai BSP. Pada fluida hidrokarbon bertekanan, ulir yang tidak cocok berisiko menimbulkan kebocoran dan menunda pekerjaan maintenance. Karena itu, identifikasi jenis ulir perlu dilakukan sebelum penggantian atau pengadaan komponen. Pengencangan baut pada sambungan juga perlu mengikuti standar torsi yang sesuai.
Pentingnya Menggunakan Alat yang Tepat
Menurut ASME PCC-1 (Guidelines for Pressure Boundary Bolted Flange Joint Assembly), konsistensi nilai torsi pada setiap baut dalam satu sambungan sama pentingnya dengan besaran torsi itu sendiri variasi antar baut yang terlalu besar dapat menurunkan integritas sambungan secara keseluruhan.
Untuk aplikasi industri berat, kunci torsi manual sering tidak mencukupi dari sisi kapasitas maupun konsistensi hasil. Hydraulic torque wrench seperti HYTORC MXT mampu menghasilkan torsi hingga lebih dari 50.000 Nm dengan akurasi tinggi dan hasil yang seragam di setiap baut.
PT Andalan Trimitra Sejahtera adalah distributor HYTORC bolting system di Balikpapan. Jika Anda membutuhkan solusi bolting system yang presisi untuk kebutuhan industri Anda, hubungi kami untuk konsultasi dan penawaran harga.
